Hacim / Capacity m³

15, 25, 28, 30, 32, 34, 35, 39, 40, 42, 45, 49, 50, 54, 60

Test Denetim / Test Inspection

Test basıncı 3 bar / çalışma basıncı 2 bar / Test pressure 3 bar / working pressure 2 bar

Belgelendirme / Certification

2014/68/EU Direktif, B+F Modül CE / 2014/68/EU Directive, B+F Modul CE

Test Standardı / Test Standard

EN13445-8 + PED 2014 / 68-EU

Kullanım Alanı / Field of Usage

0≈6 micron (0,30 – 3,5 gr/cm3) hacimde granül malzemelerin basınçlı ve yerçekimi ile boşaltılmasında kullanılmaktadır.

Is used for discharging materials of size 0 ≈ 6 microns (0,30 - 3,5 gr/cm3) by pressure and by gravity.

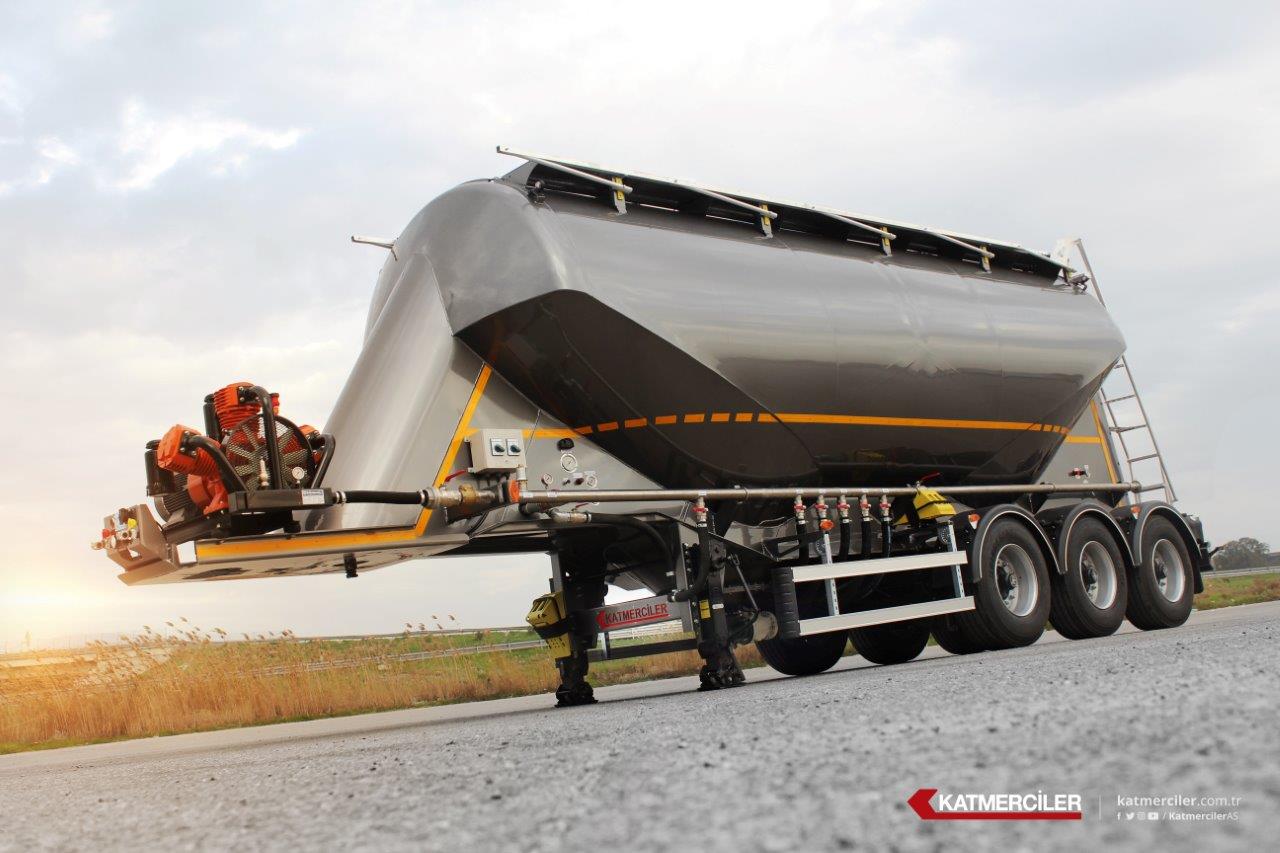

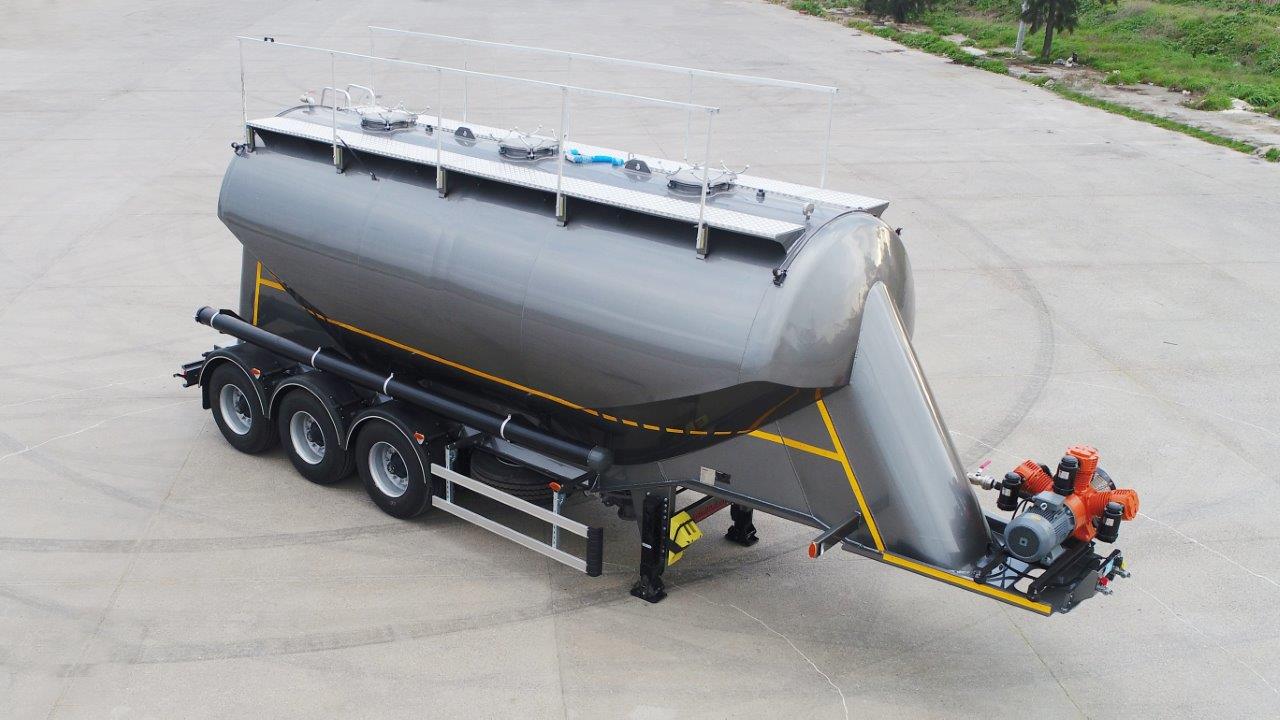

Gövde Tipi / Body Type

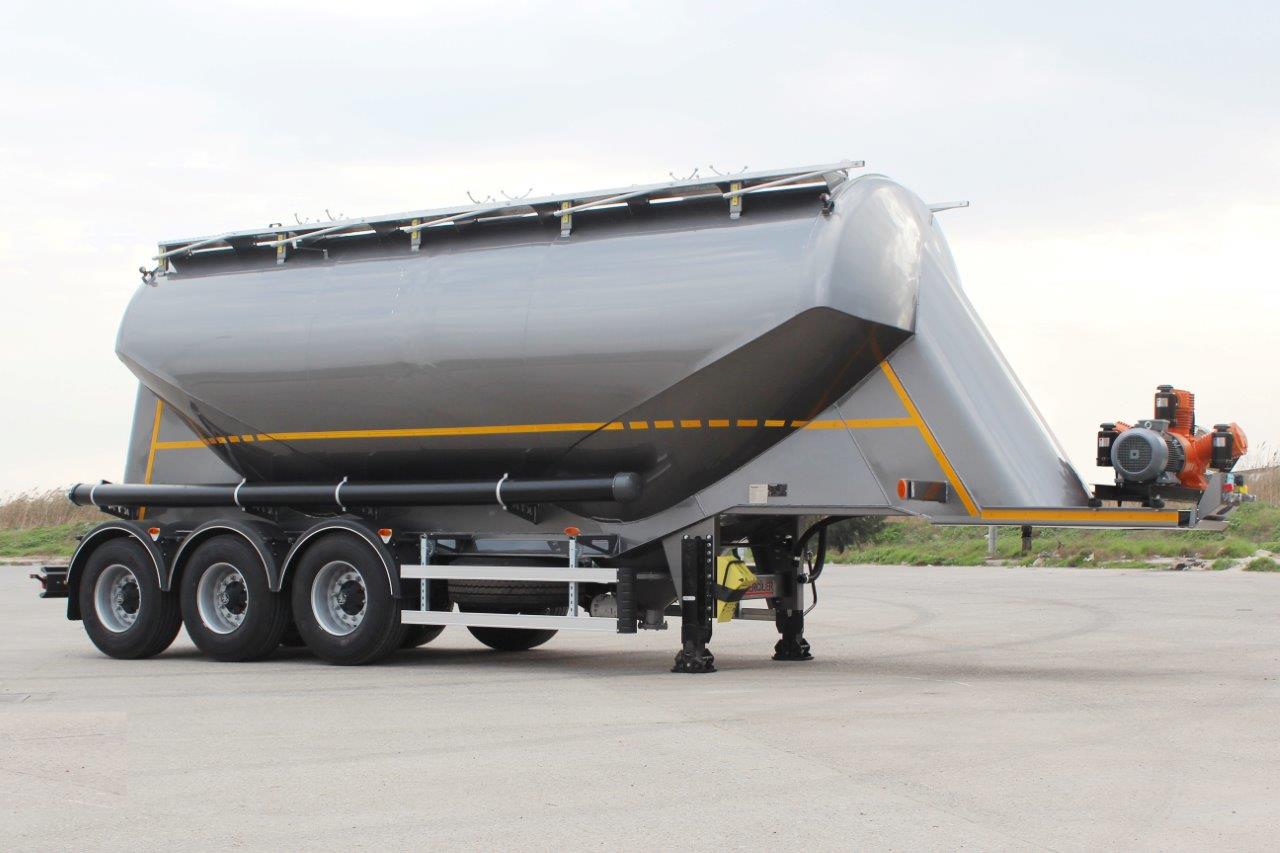

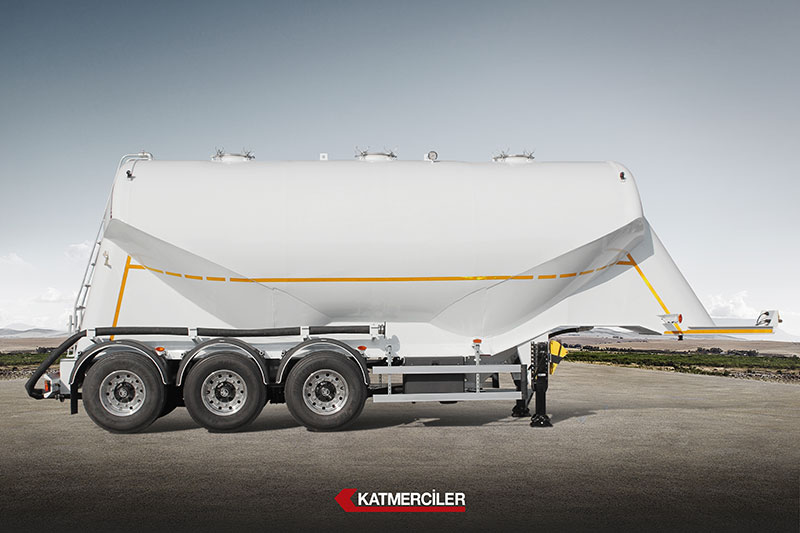

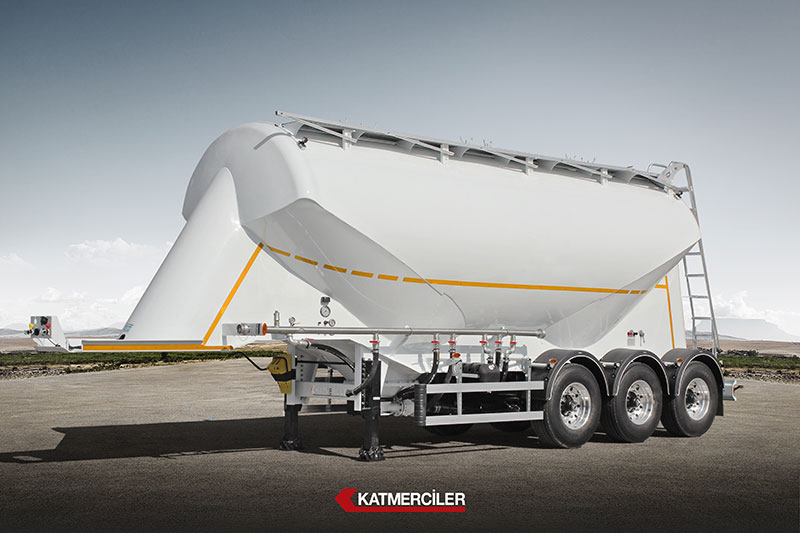

W tip (Çoklu huni sistemi), 45 derecelik açılarla dizayn edilmiş gövde tasarımı ile hızlı akış sağlanmaktadır.

W type (Multi cone system), 45 degrees construction design, enabling higher flow rate.

Gövde / Body

Minimum 4.75 mm alaşımlı alüminyum (5182 – 5083 H111 seri) / Min. 4.75 mm alloy aluminum (5182 – 5083 H111 series)

Huni Adedi / Number of Cone(s)

2 - 3 - 4 - 5

Menhol Kapak / Manhol Cover

2 - 3 - 4 - 5 - 6

Boşaltma Hattı / Discharge Line

Her huni altında akış yönünde 4” pnömatik vana ile boşaltma Bottom Tee yönlendirici blok vanadan borulara gönderilir

Discharging under each cone, at the direction of flow with 4” pneumatic valve. Bottom Tee unit, directs from block valve to pipes

Hava Hattı / Air Line Aeration

Her bir hunide 3’lü hava kabartma ve vibrasyon etkili sistem veya akışı hızlandırıcı bezli sistem

At each cone, triple aeration and vibration system or textile fluidizing system

Emniyet Valfi / Safety Valve

2 bar ayarlı mühürlü ve CE belgeli ithal / CE certified, sealed safety valve adjusted to 2 bar.

Şasi / Chassis

Mono-blok Alüminyum / Monoblock Aluminum Alloy

Aks Grup / Axle Group

Disk frenli hava süspansiyonlu 3’lü dingil grubu / Disc brake air suspension 3 axle group

Şasi Aksesuarları / Chassis Accessories

King Pin, Jant / Rims: Alüminyum, Çelik / Aluminum, Steel

Mekanik Ayak / Landing Legs, Lastik / Tires: 385/65R/22,5

Fren Sistemi / Brake System

2S 2M / 4S 2M EBS (WABCO OR KNORR BREMSE)

Elektrik Sistemi / Electricity System

2x7 pimli veya 15 pimli elektrik soketi, 24V set yerli veya ithal

2x7 pin or 15 pin connection socket, 24V Set local or imported brand optional

Aksesuar / Accessories

Hortum Taşıyıcı - Malzeme Dolabı – Su Tankı - Uyarı Etiketleri - Reflektif Şeritler - Park Takozu - Yan Koruma - Hava Tabancası

Hose Carrier - Tool Box - Water Tank - Warning Labels - Reflectors - Wheel Chock - Side Protector - Air Nozzle with Spiral Hose
